Испарительные сушильные аппараты с псевдоожиженным слоем (ИСАПС) от BMA
Энергосберегающая сушка
Испарительные сушильные аппараты с псевдоожиженным слоем (ИСАПС) от BMA выполняют сушку имеющегося прессованного жома на сахарном заводе до значения содержания сухого вещества приблизительно в 90 %. Использование ИСАПС может быть экологически рациональным и для других видов биомассы.

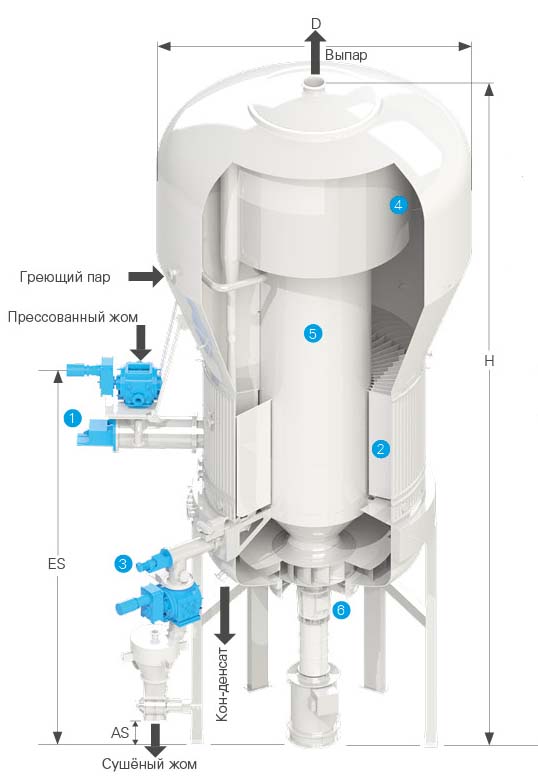

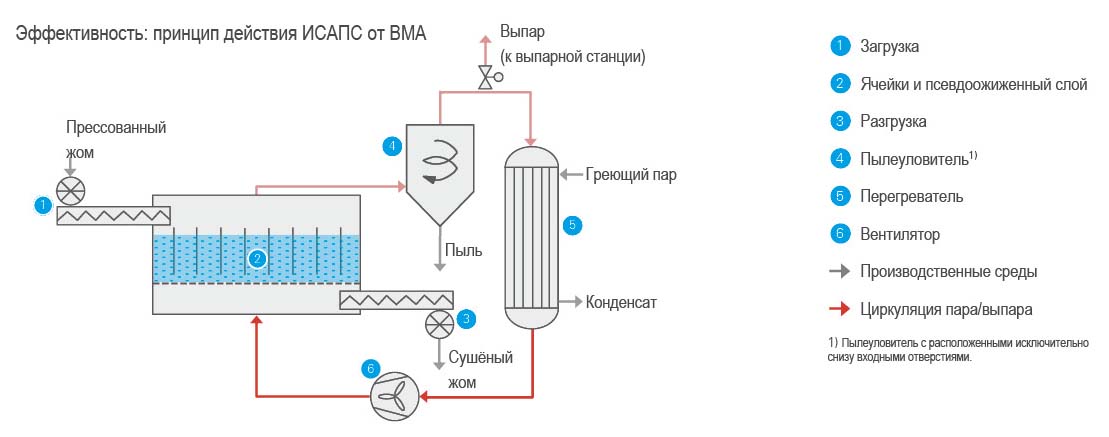

Технологически необходимые компоненты ИСАПС расположены в сушилке компактным образом. Псевдоожиженный слой из псевдоожиженного прессованного жома образуется в пространстве круглой формы вокруг центрально расположенного перегревателя (5) , который обеспечивает необходимое тепло для испарения. Вентилятор (6) под перегревателем создает необходимый циркулирующий поток пара. Затем пар через впускное дно устремляется вверх в псевдоожиженный слой, который разделён на множество соединённых друг с другом ячеек (2) . Прессованный жом подаётся через систему загрузки продукта (1) к первым ячейкам и проходит в псевдоожиженном состоянии все остальные ячейки до предпоследней. Последняя ячейка служит для захвата теперь уже высушенного прессованного жома и пыли из ротационного пылеуловителя (4), а также их разгрузки из ИСАПС. Разгрузка выполняется посредством разгрузочного винтового транспортёра и разгрузочного шлюзового (3)затвора непосредственно в расширительный центробежный сепаратор. Пыль, содержащаяся в циркулирующем паре, отделяется от него в верхней части ИСАПС в центробежном поле ротационного пылеуловителя (4) , который омывается потоком снизу. Теперь уже почти не содержащий пыли циркулирующий пар поступает в перегреватель и нагревается с помощью пара высокого давления. Как перегретый циркулирующий пар он всасывается вентилятором (6) и заново подаётся через впускное дно в псевдоожиженный слой. Здесь тепловая энергия циркулирующего пара переносится на прессованный жом, за счёт чего происходит выпаривание содержащейся в нём воды. Последующий подвод энергии в псевдоожиженный слой происходит через дополнительные поверхности нагрева. Испарённая вода непрерывно извлекается из ИСАПС в виде выпара и вновь используется на выпарной станции как теплоноситель.
1) Загрузка
2) Ячейки и псевдоожиженный слой
3) Разгрузка
4) Пылеуловитель1)
5) Перегреватель
6) Вентилятор
*1) Пылеуловитель с расположенными исключительно снизу входными отверстиями.

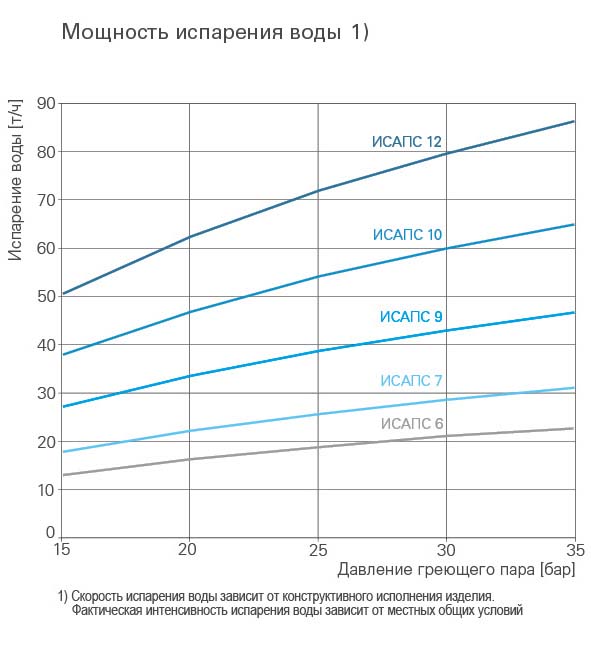

ИСАПС (испарительные сушильные аппараты с псевдоожиженным слоем) от BMA – это полностью закрытые напорные резервуары с круглым установочным основанием. Они могут быть частично или полностью интегрированы в инфраструктуру здания завода. Благодаря обновленным типоразмерам BMA предлагает ассортимент ИСАПС, соответствующий производительности обработки свёклы современных сахарных заводов. Важнейшим параметром воздействия для интенсивности испарения воды является доступное давление греющего пара. Для удовлетворения особых требований эксплуатирующих фирм в определенных рамках имеется возможность адаптировать техническое исполнение моделей стандартных типоразмеров.
Многообразие серий
| Номинальные размеры 1) | ИСАПС 6 | ИСАПС 7 | ИСАПС 9 | ИСАПС 10 | ИСАПС 12 |
| Диаметр цилиндра (D) | 6.500 | 7.500 | 9.000 | 10.500 | 12.000 |
| Общая высота (H) | 19.500 | 20.500 | 23.500 | 25.000 | 32.500 |
| Высота подключения (AS) 2) | 3.500 | 3.500 | 3.000 | 2.000 | 2.000 |
| Высота подключения (ES) 3) | 10.500 | 11.000 | 12.000 | 13.500 | 15.000 |
Обзор преимуществ
- Высокая степень псевдоожижения уже в 1-й ячейке благодаря кондиционированию продукта (нагрев и раздробление) перед его поступлением в псевдоожиженный слой.
- Стабильный псевдоожиженный слой благодаря просторной зоне загрузки.
- Минимальная потеря пара при загрузке и разгрузке продукта благодаря особой технологии шлюзовых затворов от BMA.
- Оптимальное заполнение и высокая производительность ИСАПС благодаря регулируемому ротационному затвору.
- Интегрированный высокоэффективный пылеуловитель для циркулирующего выпара с расположенными исключительно снизу входными отверстиями.
- Оптимизированный вентилятор с высоким КПД.
- Сушка в инертной паровой атмосфере минимизирует степень окисления или сгорания прессованного жома.
- Благодаря щадящей сушке питательные вещества в прессованном жоме максимально сохраняются.
- Устройство раннего распознавания блокировки и комбинированная система автоматизации для профилактического предотвращения блокировки впускного дна.
- Быстрый повторный запуск ИСАПС и псевдоожижение прессованного жома после длительного простоя (сбоя в подаче электроэнергии) благодаря оптимизированному впускному дну. Т. е. предотвращение ручной выгрузки и длительных простоев.
- Уменьшенная занимаемая площадь благодаря вертикальной конструкции ИСАПС по сравнению с традиционными сушилками.
