DRP120 от BMA: высокая производительность, длительный срок службы

Новая серия утфельных насосов BMA сначала была разработана в среднем размере. Затем за счет уменьшения были созданы меньшие типоразмеры, а за счет увеличения — большие утфельные насосы. Успех реализации обеспечивают тщательное конструирование и испытания на промежуточных этапах. Но уверенность в том, что цель разработки достигнута, появляется только после заключительных рабочих испытаний.

Новая разработка утфельного насоса от BMA

Утфель представляет собой смесь кристаллов сахара и оттека с очень большим содержанием кристаллов и крайне высокой вязкостью. Новая серия утфельных насосов DRP от BMA была специально разработана для перекачивания таких производственных сред и удовлетворения их потребностей.

Они работают в соответствии с проверенным принципом роторного насоса с грязесъемником: грязесъемник скользит по вращающемуся поршню и разделяет утфельный насос на всасывающую и напорную стороны. За счет перемещения вращающегося поршня утфель всасывается насосом и транспортируется на напорную сторону. Для обеспечения равномерной производительности и подачи, а также минимизации колебаний в трубопроводах насосы выполнены по принципу двойной камеры со смещенным на 90 градусов вращающимся поршнем. Большой объем насосов DRP позволяет им работать с низкими значениями числа оборотов вращающегося поршня и, таким образом, обеспечивает чрезвычайно бережную транспортировку кристаллов сахара.

Пять типоразмеров новых насосов DRP от BMA

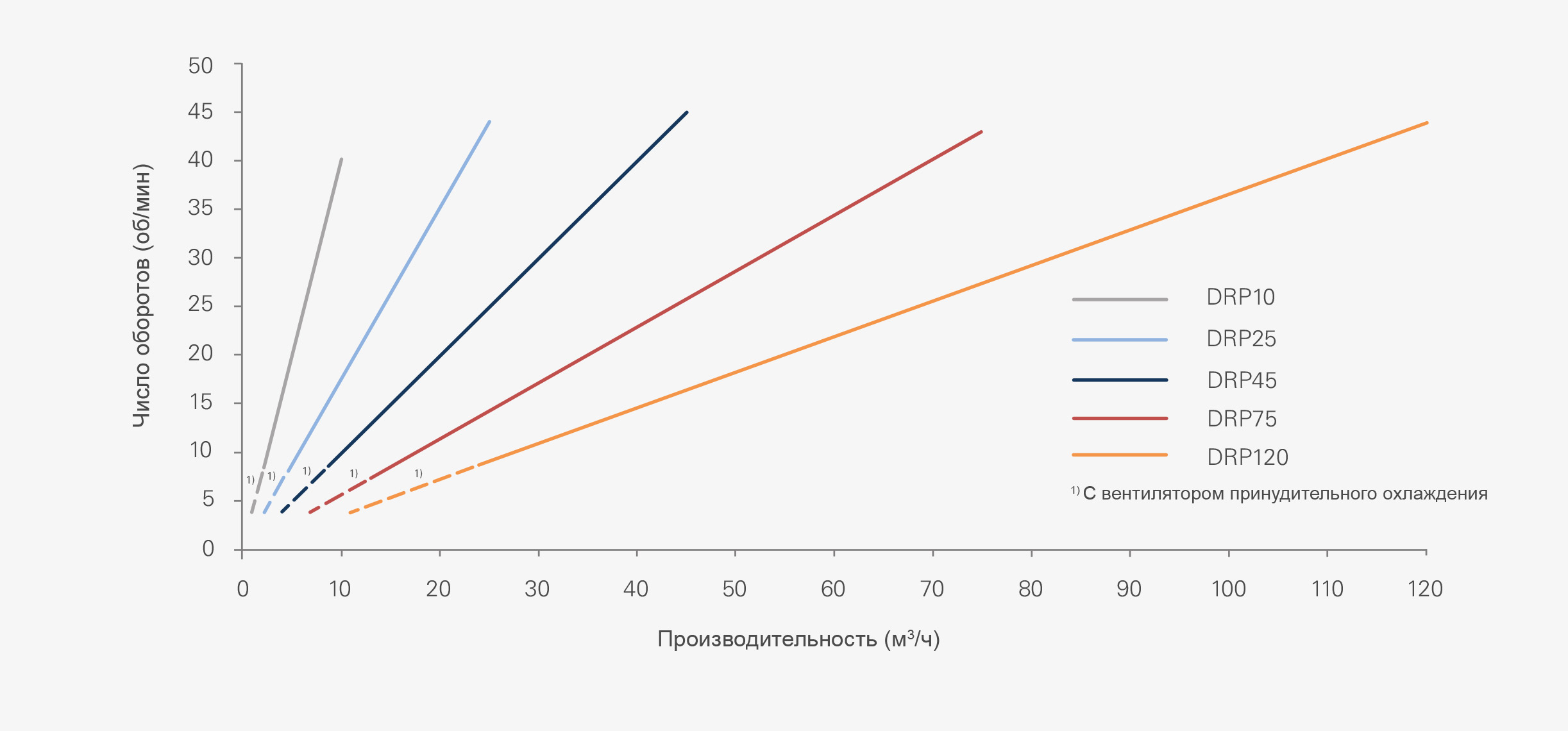

Исходя из данных общих условий, на первом этапе был построен прототип средних размеров, который затем был тщательно протестирован на сахарном заводе. На следующем этапе были созданы следующие пять типоразмеров: за счет уменьшения и увеличения прототипа. В настоящее время насосы DRP доступны в пяти размерах DRP10, DRP25, DRP45, DRP75 и DRP120. Они имеют широкий спектр производительности: от 2 до 120 м³/ч.

Когда необходимо убедиться в том, что вновь разработанный насос отвечает целям разработки, обязательно требуется проведение рабочих испытаний с соответствующими замерами. Особый интерес здесь представляет самый большой типоразмер насоса DRP: DRP120. С одной стороны, приходится перемещать большие массы. С другой стороны, 2,6-кратное увеличение прототипа в системе CAD, возможно, не позволило учесть все факторы влияния, возникающие во время реальной эксплуатации.

DRP120: рабочие испытания на заводе Cumra

Завод Cumra компании Konya Seker A.S., Турция, к началу сезона 2021/2022 года получил от компании BMA пять утфельных насосов типоразмера DRP120. В месте эксплуатации осуществляется подача утфеля I и II кристаллизации. Монтажные и производственные условия позволили провести рабочие испытания на одном их установленных насосов для утфеля I кристаллизации. Особое внимание уделялось расходу в зависимости от числа оборотов, который для подающего объем насоса, такого как DRP, должно оставаться строго в линейной плоскости.

Для рабочих испытаний в трубопроводе утфеля соответствующего насоса был установлен расходомер. Это позволяет определить расход независимо от числа оборотов насоса. Кроме того, датчики давления позволяют измерить перепад давления между всасывающей и напорной стороной, который необходимо преодолеть во время подачи утфеля I кристаллизации от приемной утфелемешалки на площадку центрифуги.

Превосходная производительность насоса DRP120: подаваемый объемный расход в 120 м³/ч

Большой объем камеры утфельных насосов от BMA обеспечивает высокий подаваемый объемный расход при низком числе оборотов. В январе 2022 года рабочие испытания показали, что заявленный подаваемый объемный расход в 120 м³/ч был превышен всего при 43 оборотах в минуту. Таким образом, разработка насосов серии DRP была завершена успешно.

В зависимости от количества утфеля на практике насос эксплуатируется с намного меньшим числом оборотов по сравнению с обычным, что обеспечивает чрезвычайно длительный срок службы при низком уровне износа.
